出石川合流部水叩工
協力業者として施工させていただいた出石川と新川合流部の落差工・水叩工です
通常の形ではなく生物の遡上を考慮して階段状になった半円形での施工となりました
-

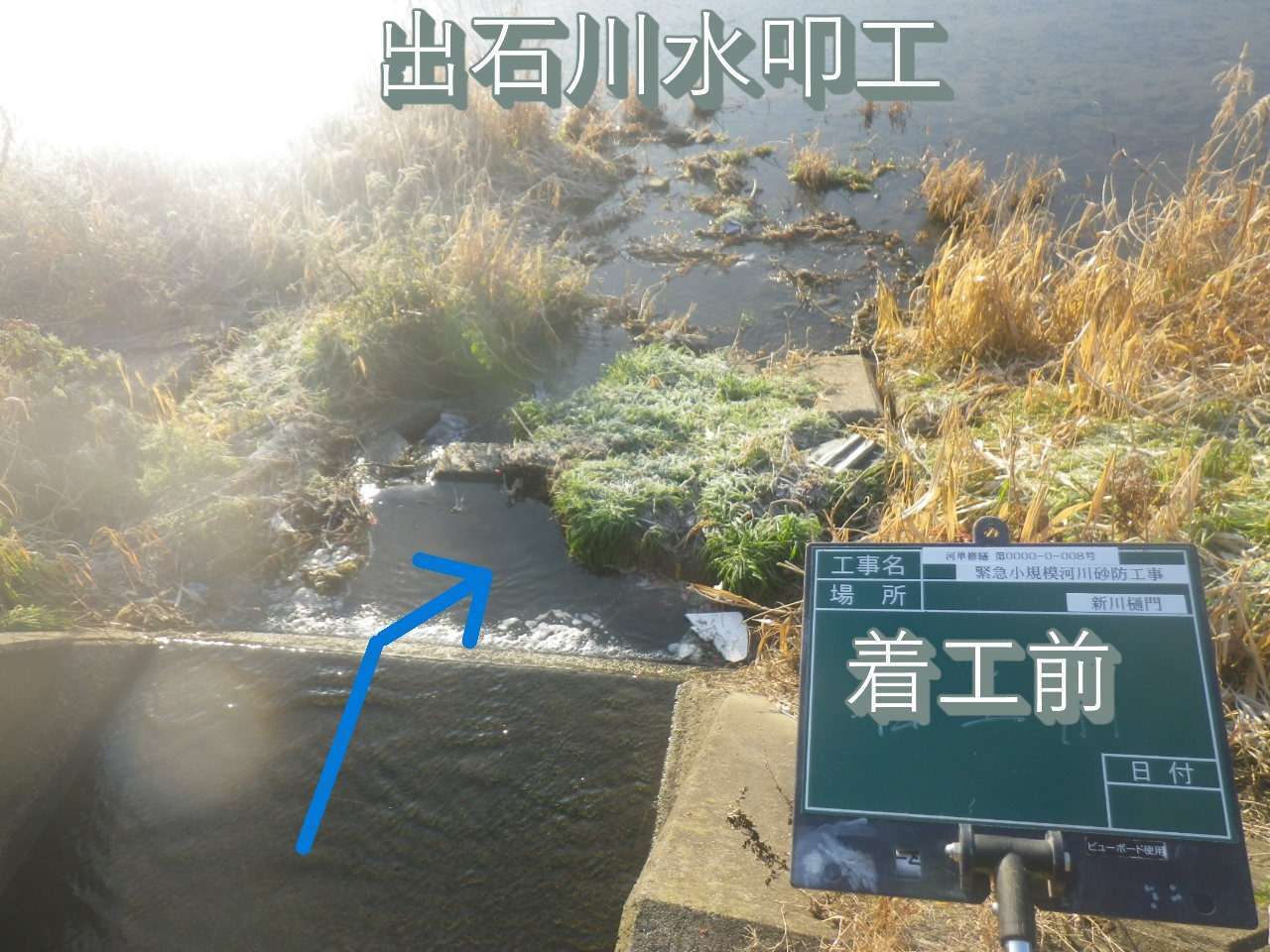

着工前
-

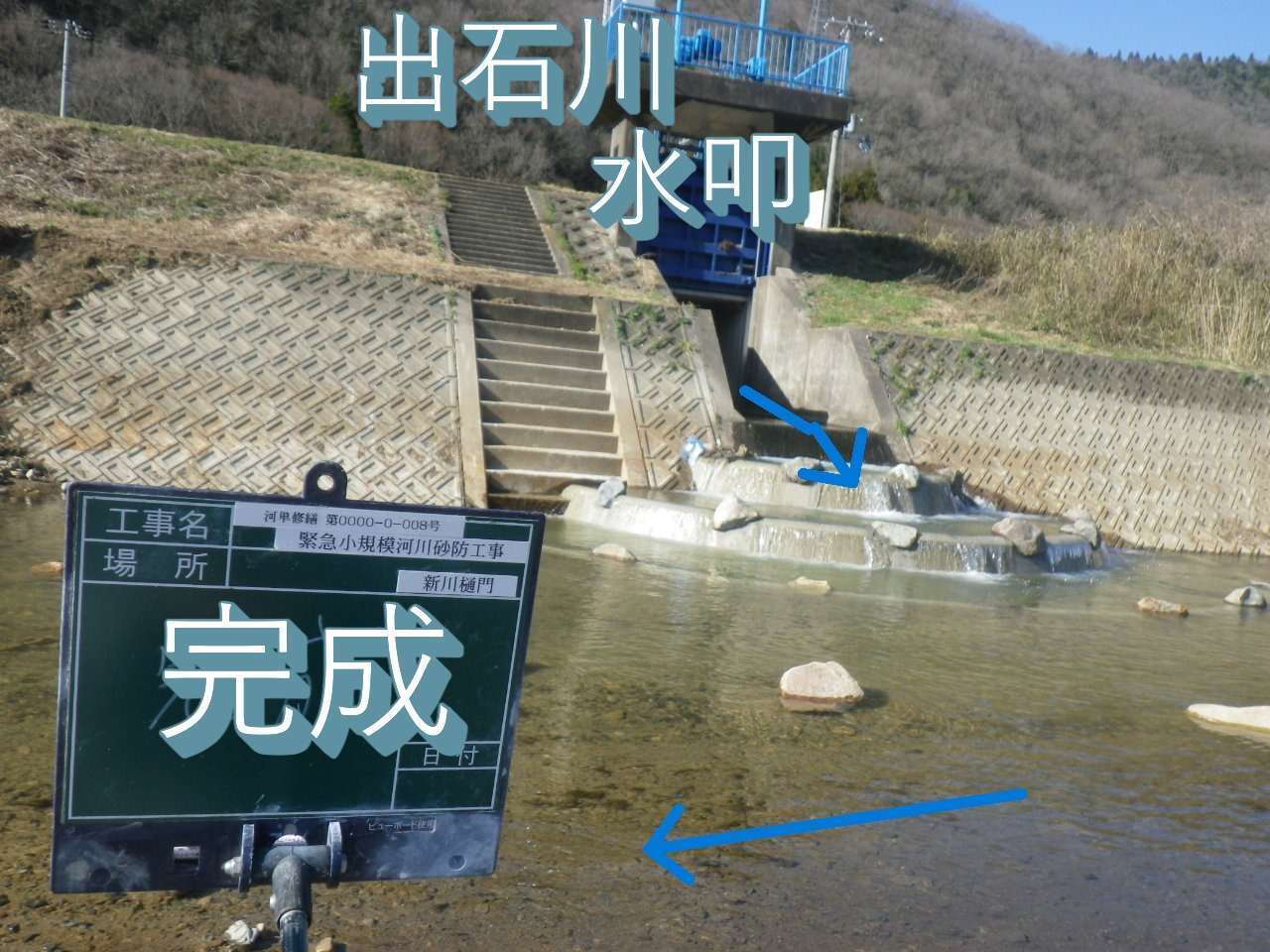

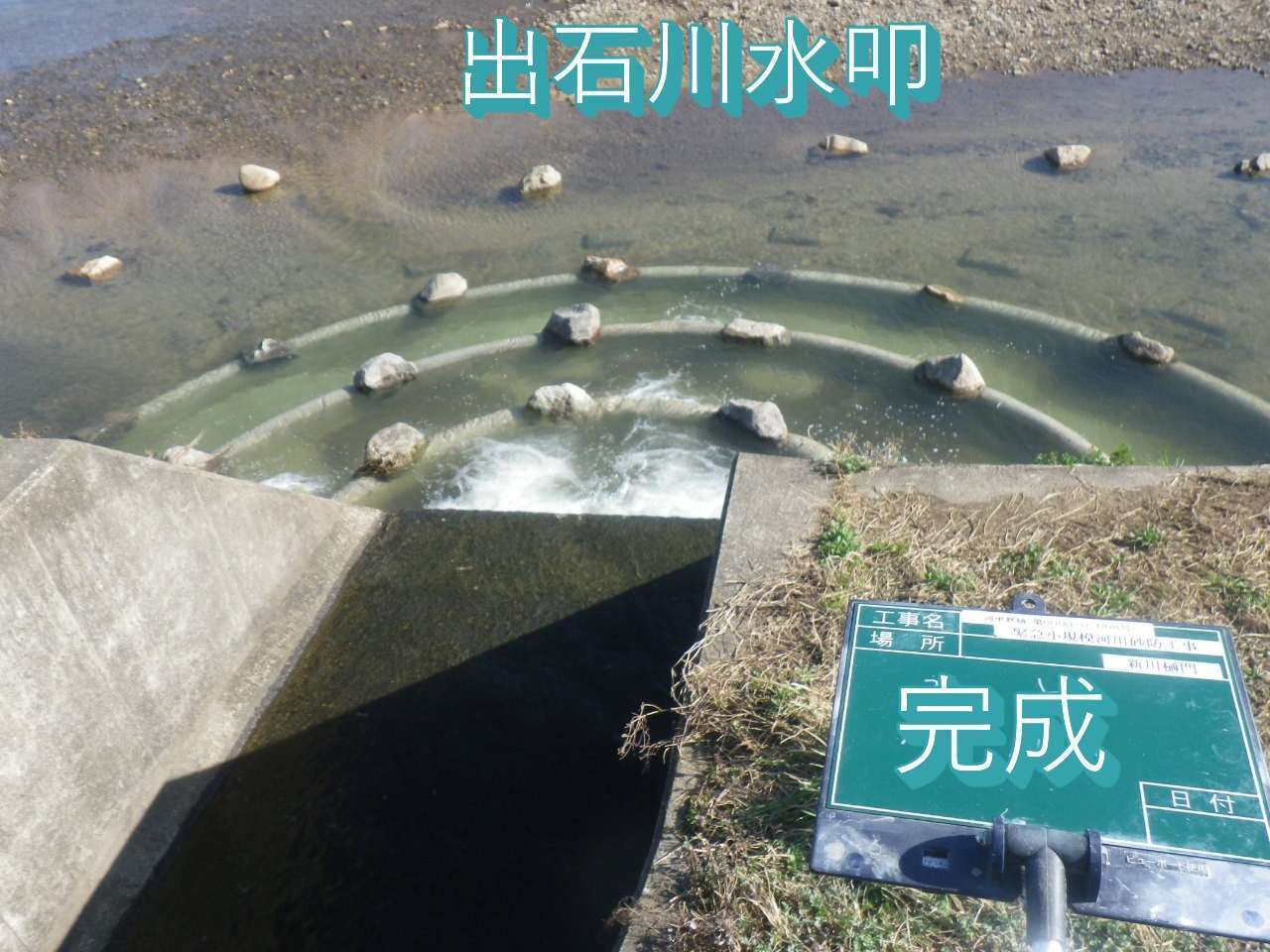

完成
-

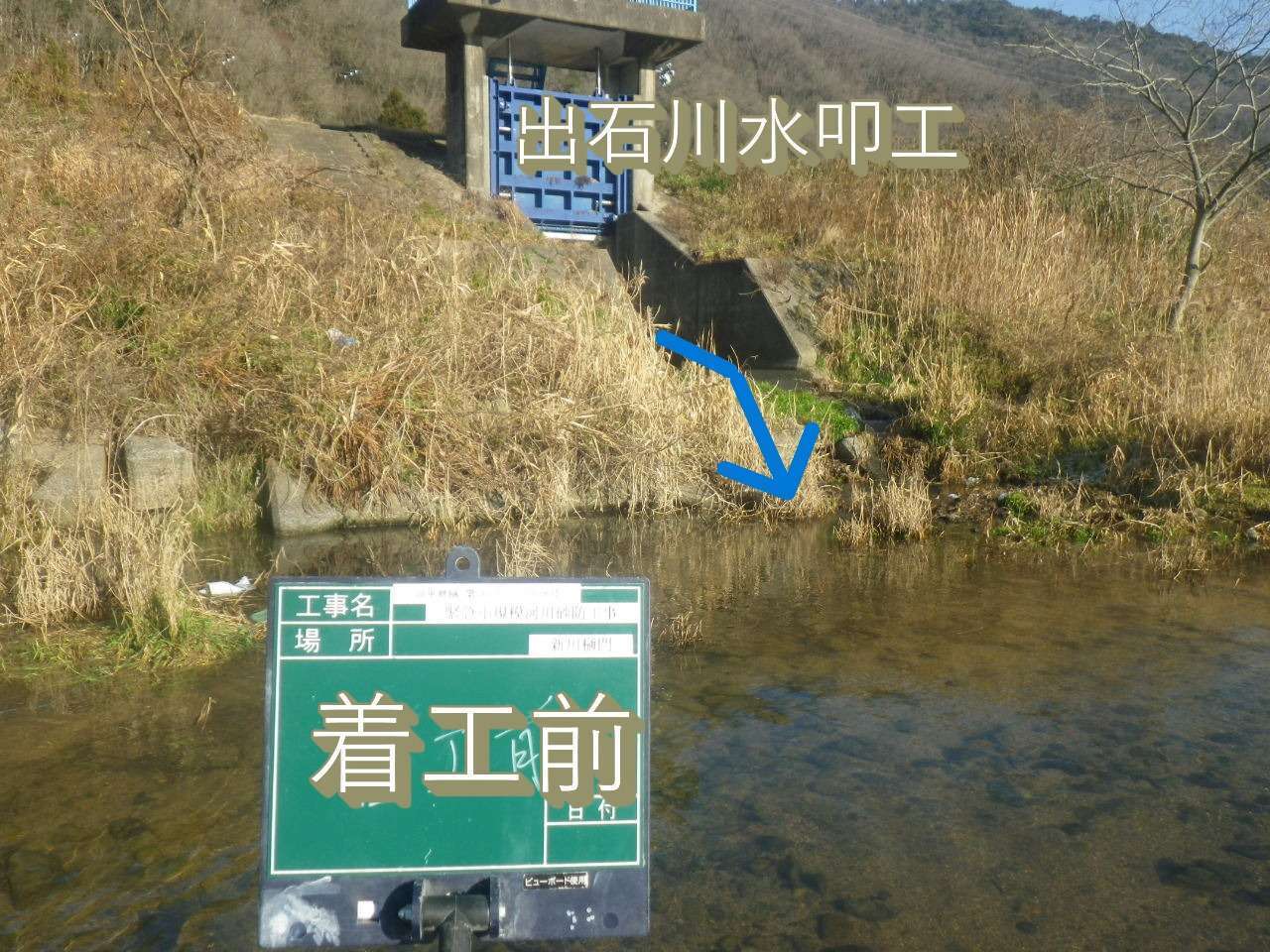

着工前
-
完成
-

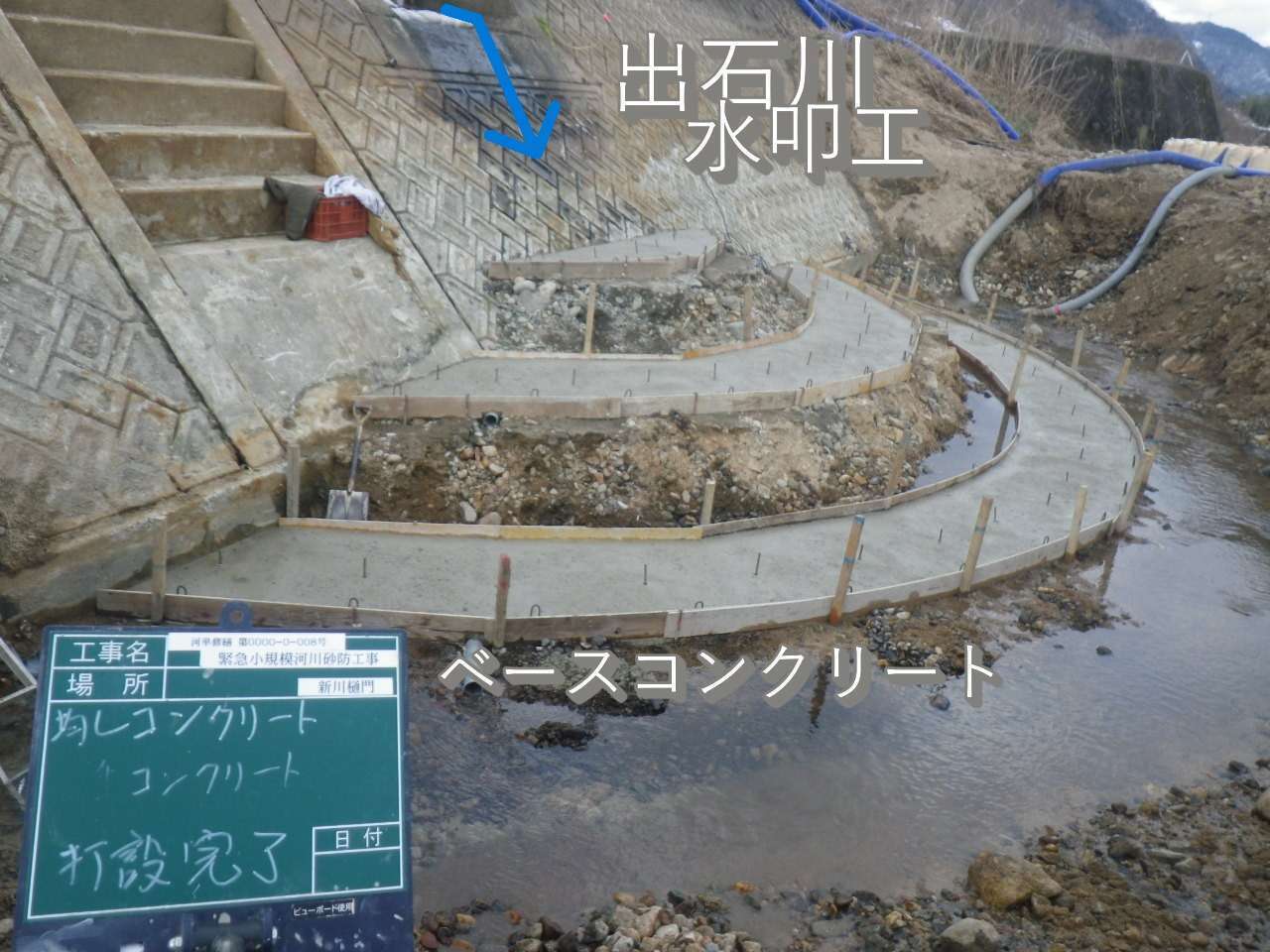

ベースコンクリート
生物が遡上できる構造に施工するため半円形の落差工兼水叩工
基準となる高さ・位置にコンクリートを打設 -

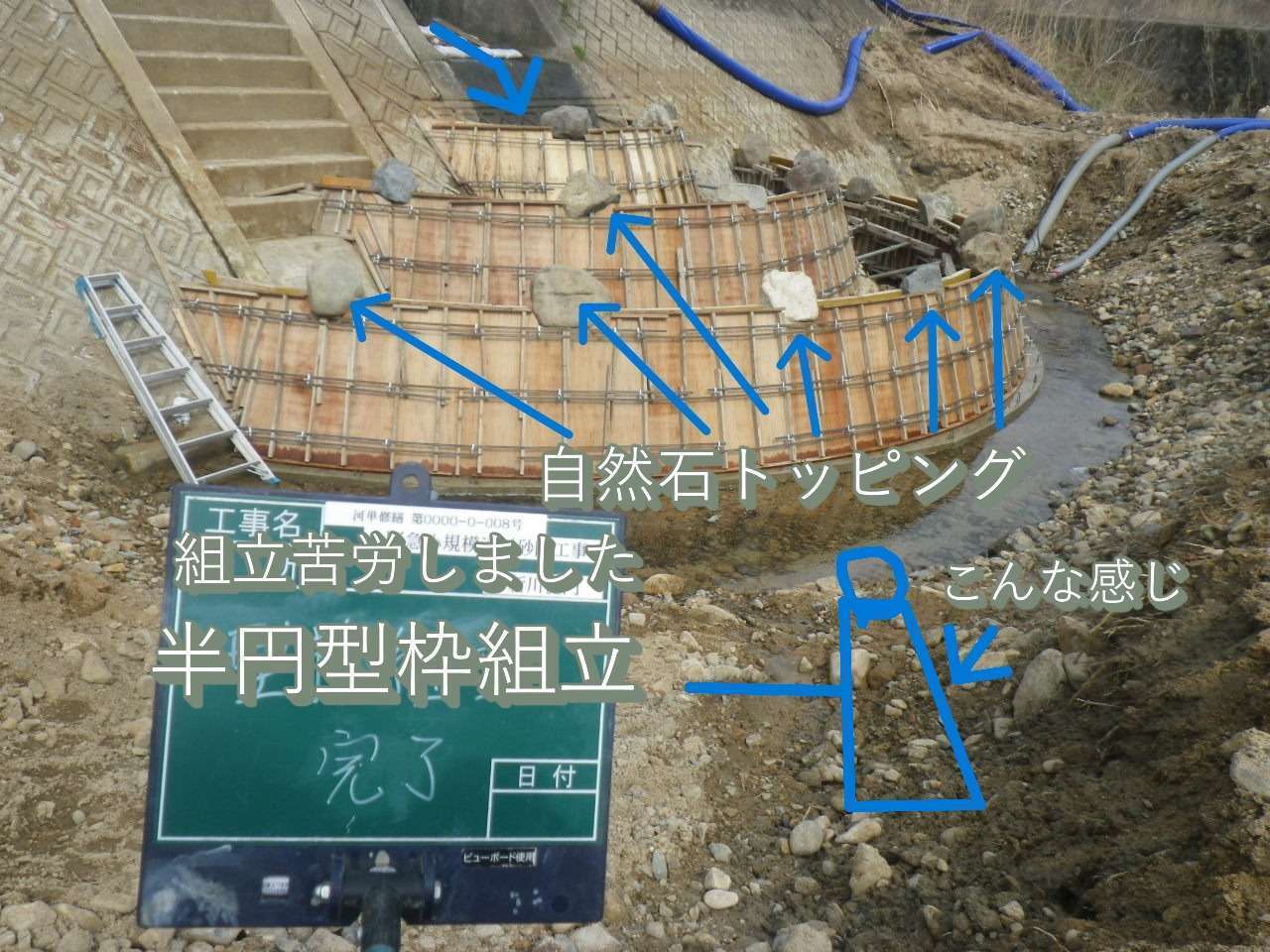

型枠組立
円形型枠に重力式重力式構造なうえに天端部にトッピングの石材を固定する
なかなか苦労する構造でした -

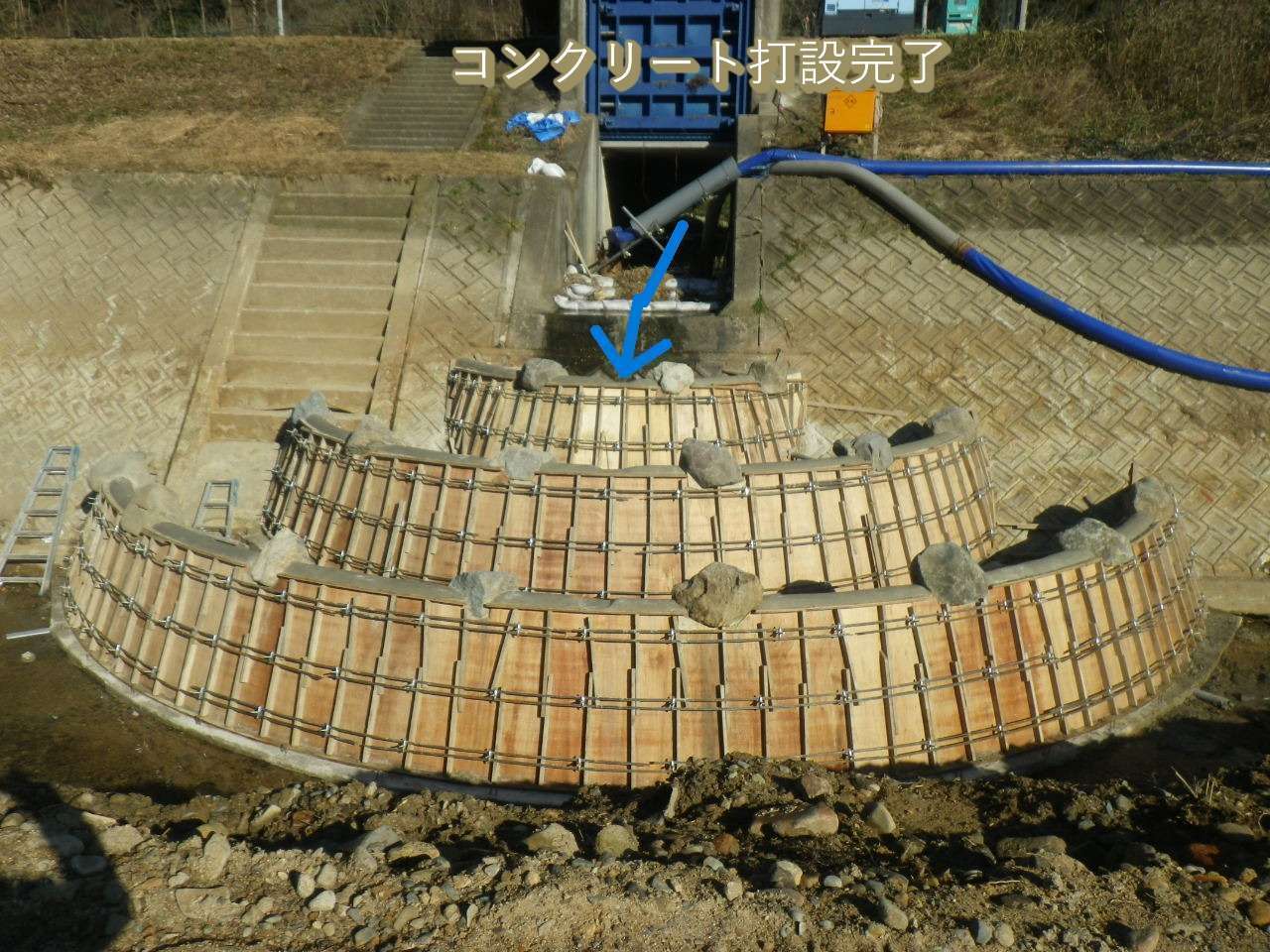

生コンクリート打設完了
ポンプ車にて打設
-

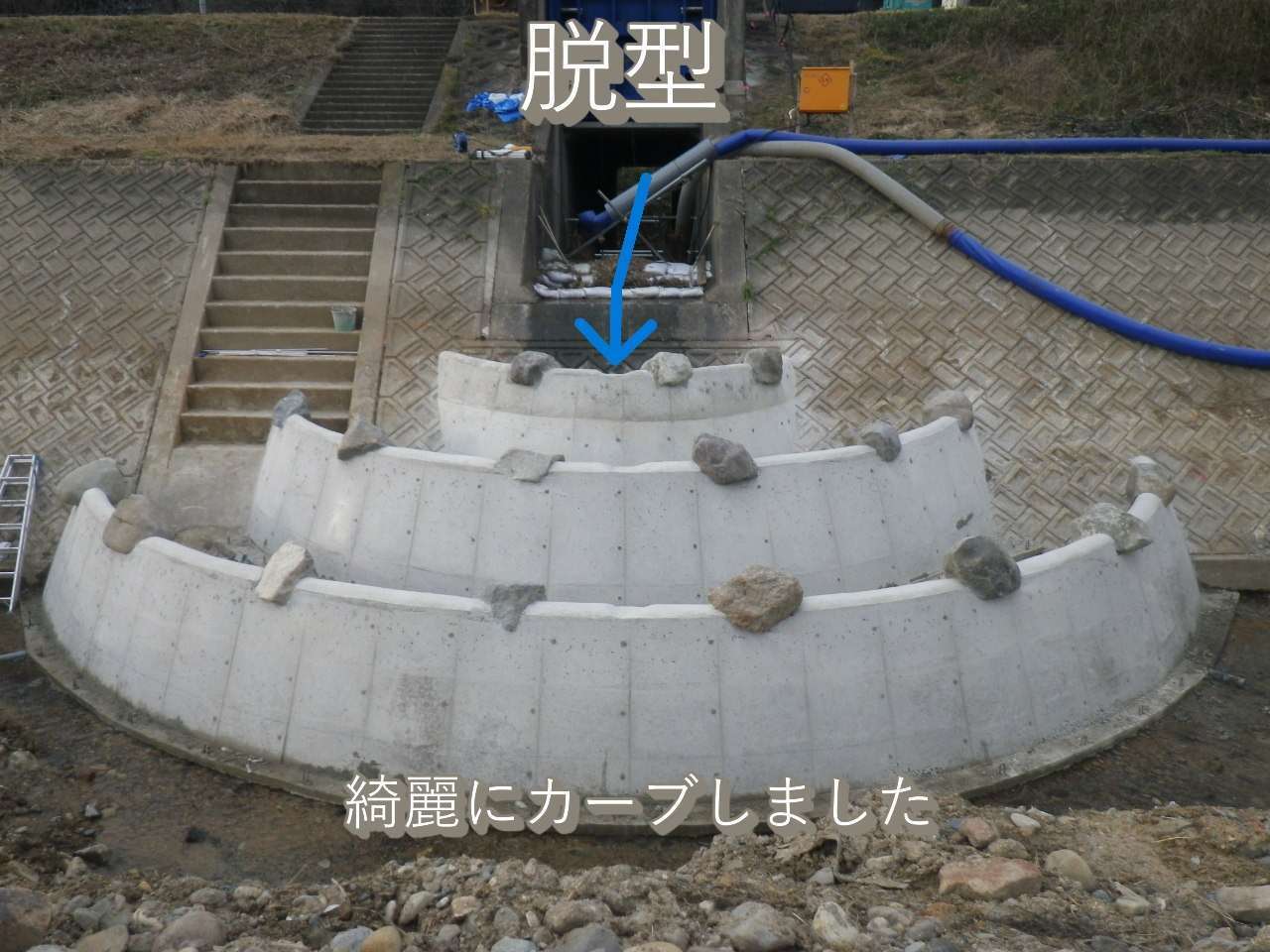

脱型
型枠組立時もうまくアールが取れていたのでそんなに心配してなかったんですが
脱型してみて一安心きれいなアールの仕上がりとなっていました -

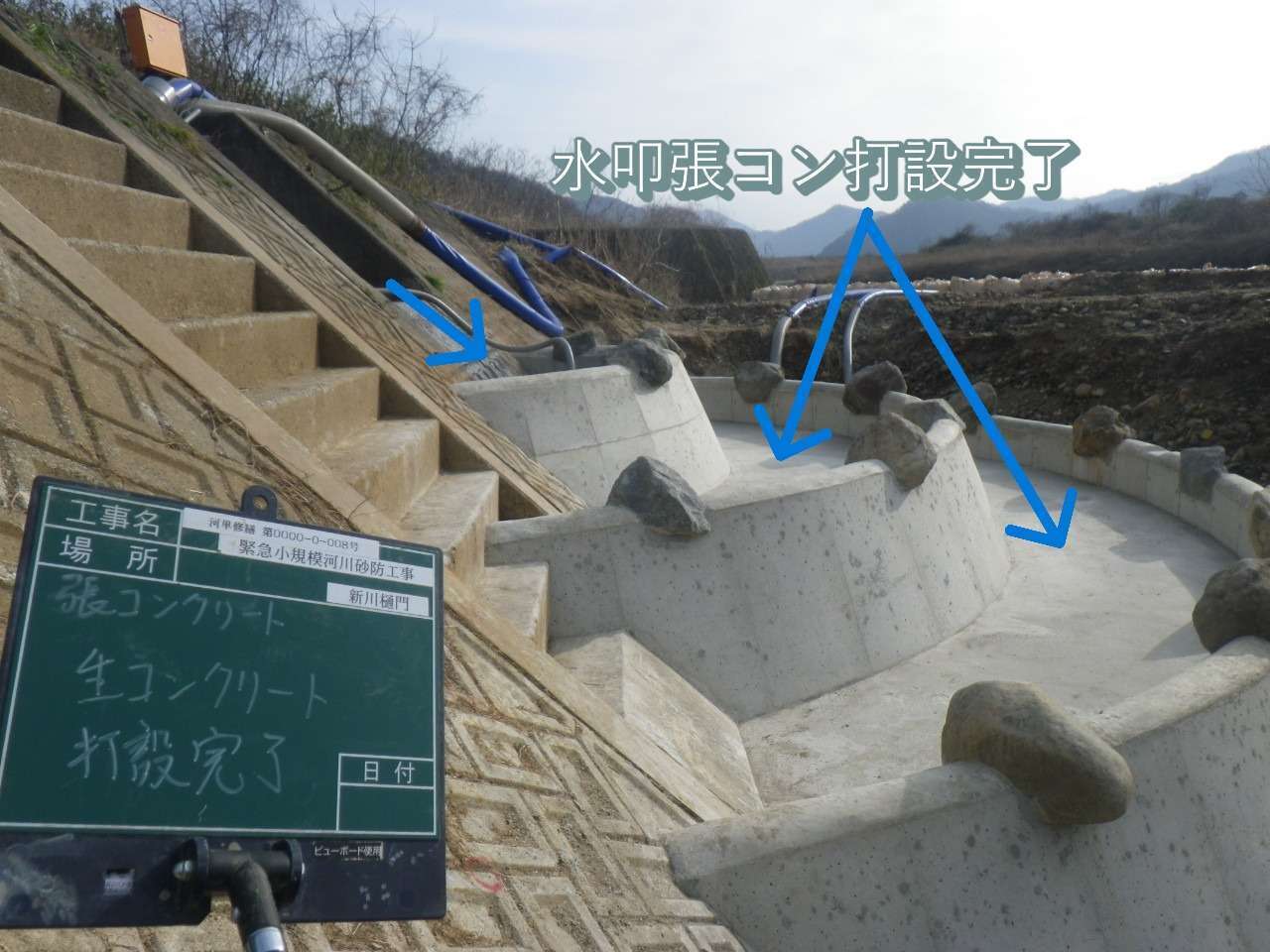

叩部分
合流して水が流れ込む叩きになる部分にはコンクリートを打設
完成してしまうとよくわからない中の構造はこんな感じです
-
竣工日
2023年3月
-
場所
兵庫県豊岡市出石町
-
施工内容
合流部落差工・水叩工設置
-
施工者
有限会社田村土建
-
設計士
兵庫県豊岡土木事務所（うりた重機興業）
