少し狭めな県道を重力式擁壁を築造して拡幅する工事です
工事中の写真を何枚か紹介しており弊社初めての工法であったりいろんな調査・試験の写真も載せています
24時間片側交互通行が50日ほど続く工事となり周辺の皆様にはご迷惑をおかけいたしましたが無事事故なく完工となりました
ありがとうございました
原位置試験
掘削後擁壁を築造する地盤の強度試験を行いました

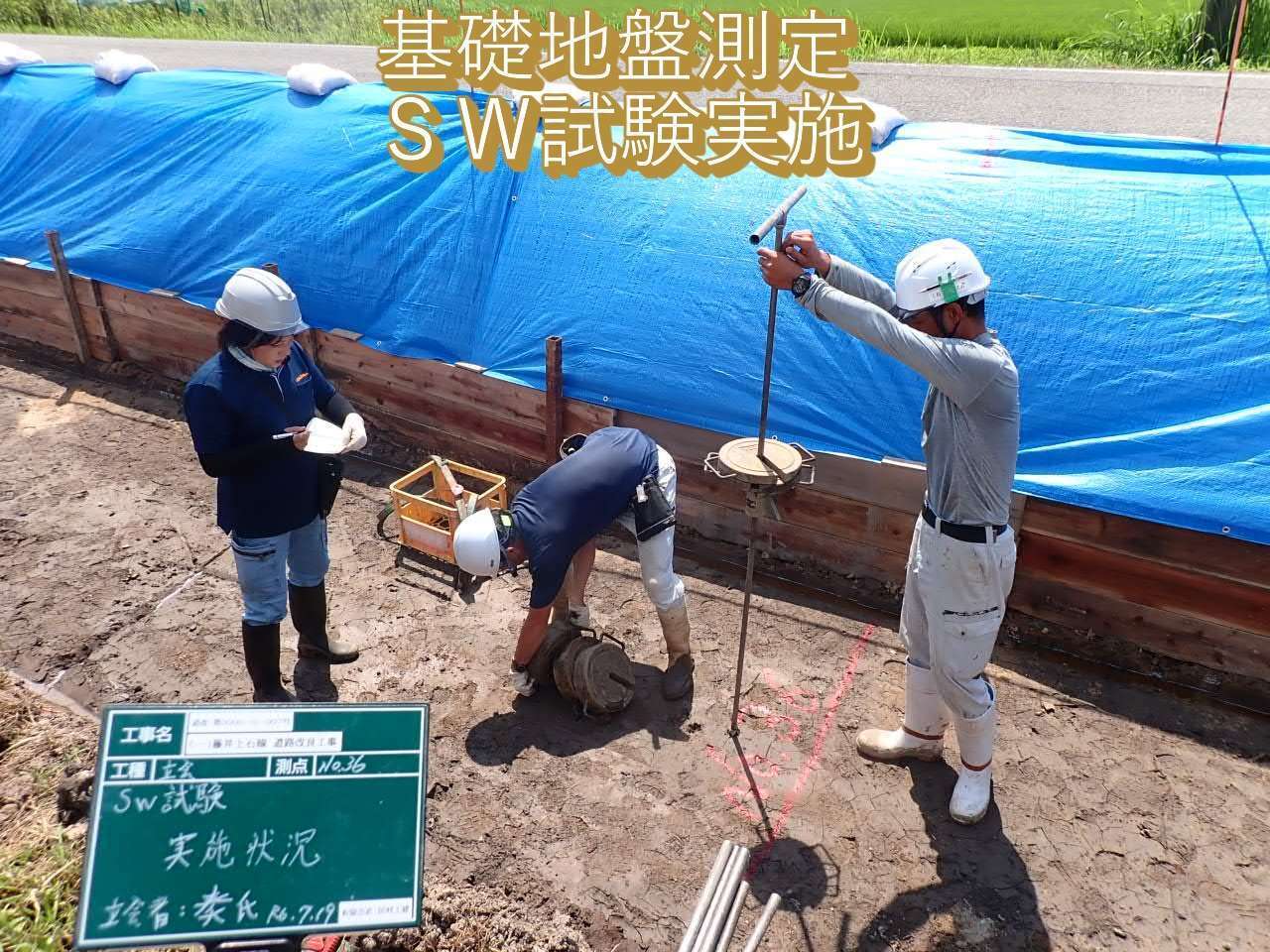

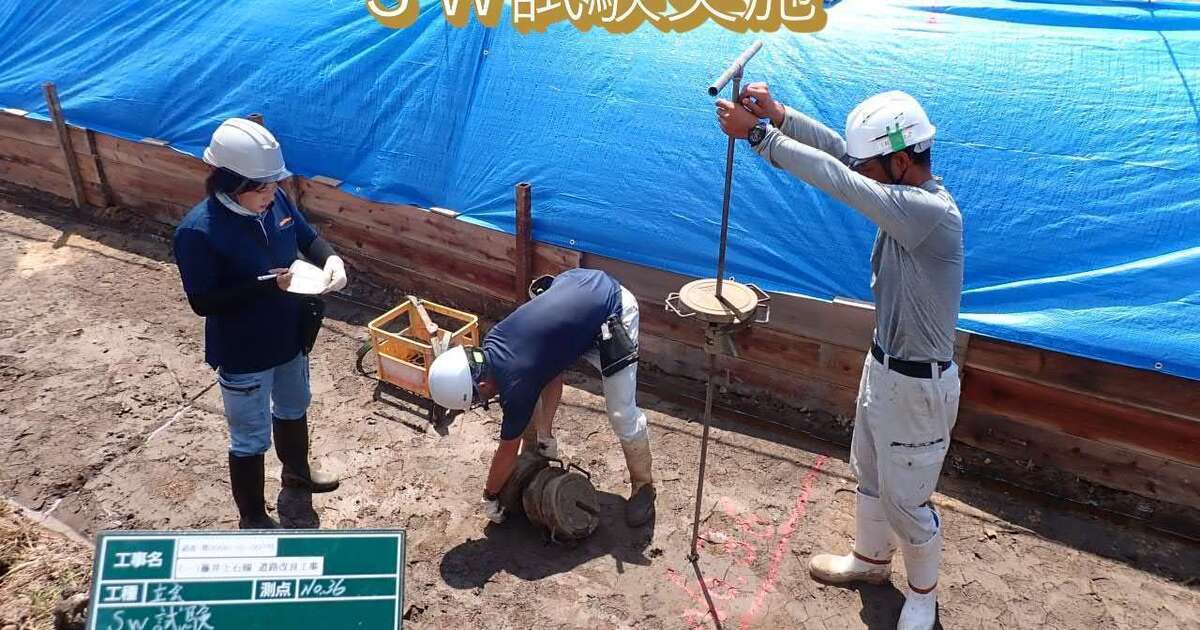

スエーデン式サウンディング調査
軟弱地盤工法
原位置試験によって得られた基礎地盤状況のデーターからこのままでは築造する重力式擁壁を支えきれないとなり採用されたのがグランドセルマットレス工法
弊社では初めて行う工法でした
Before
After

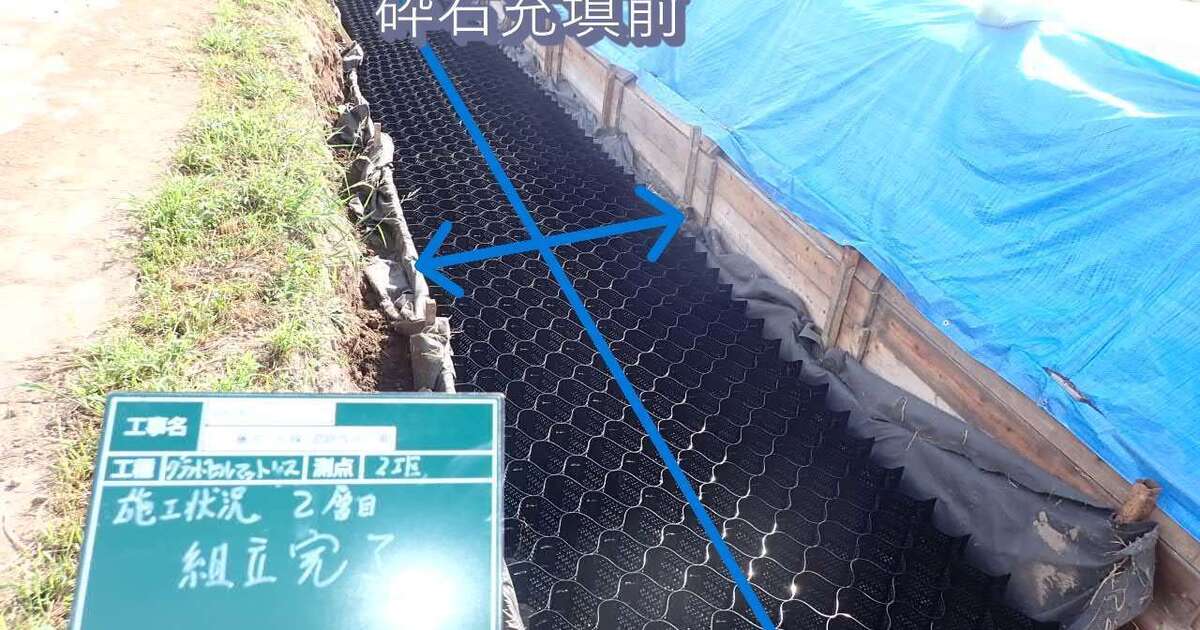

軟弱基礎地盤対策工法 グランドセルマットレス工法

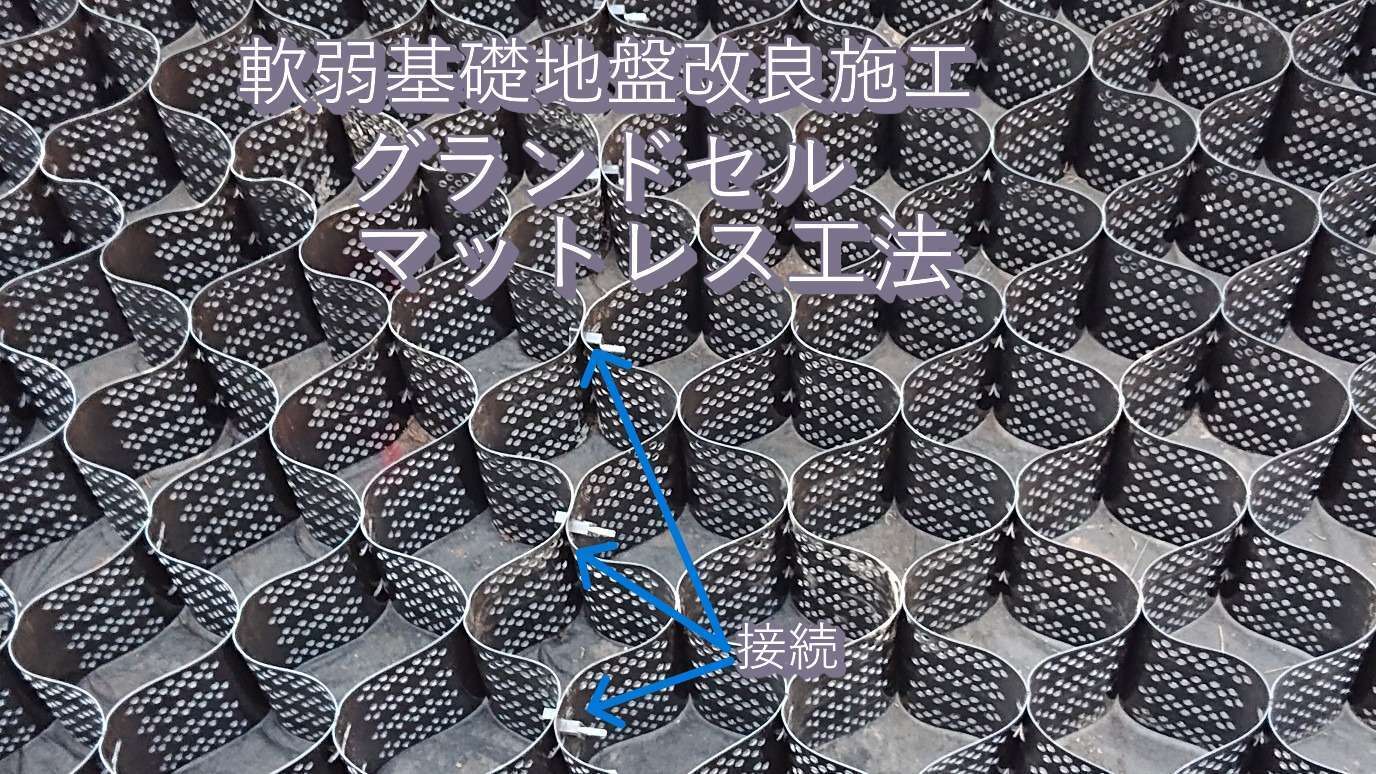

こんな形でセル状になったものを敷設していきつなぎ目はボルトナットを使用していきます

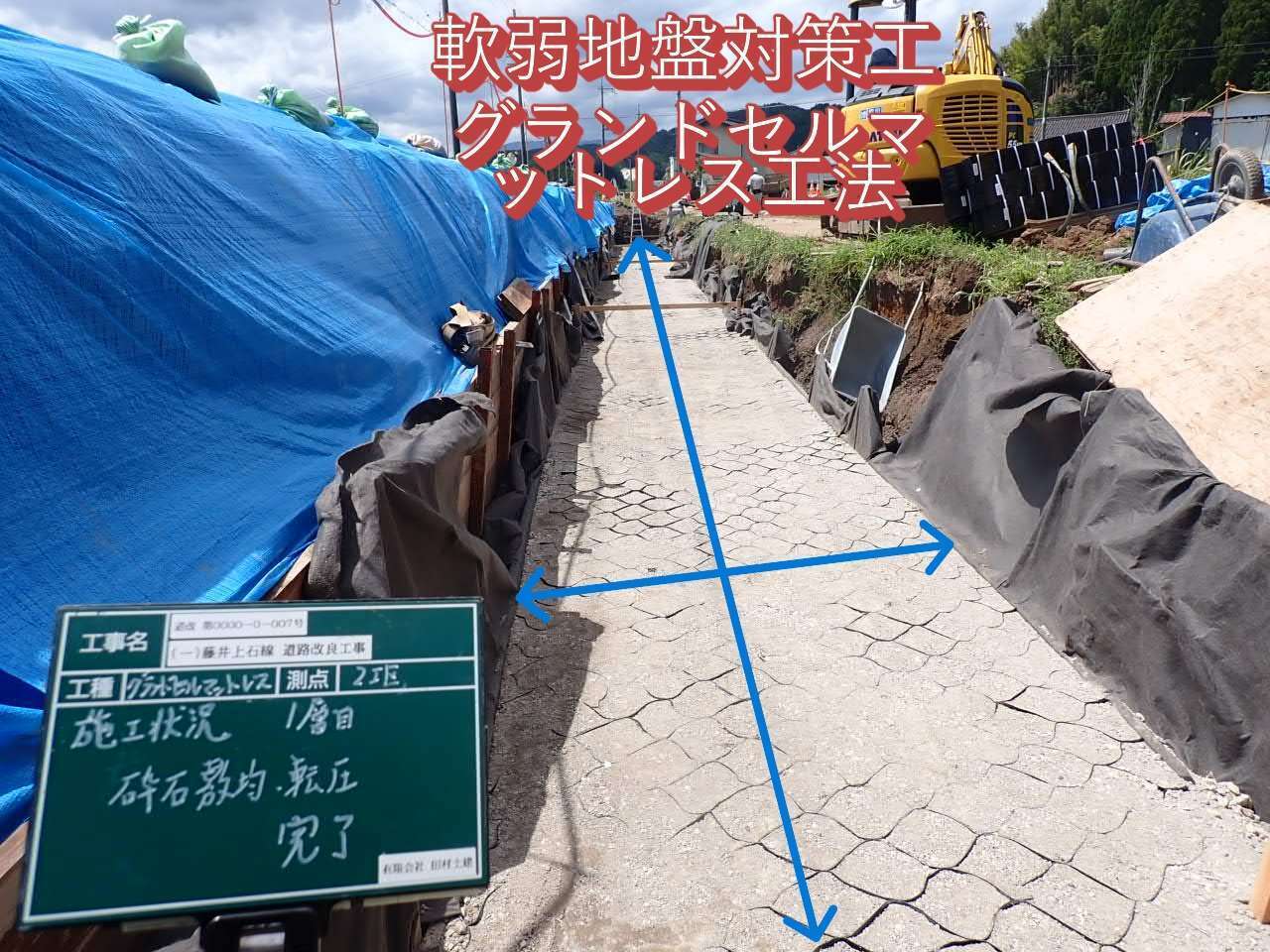

軟弱基礎地盤対策工法 グランドセルマットレス工法

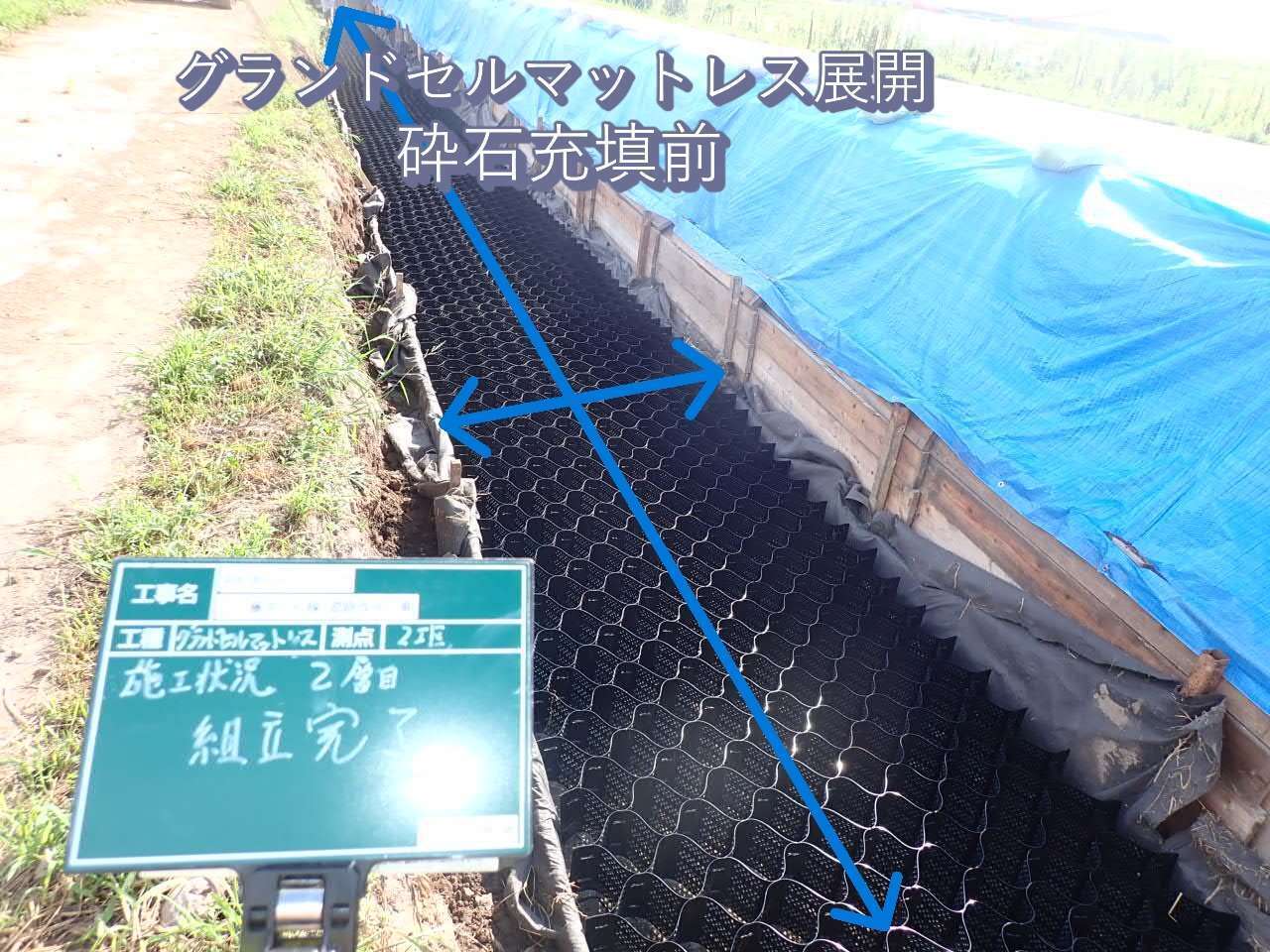

セルを敷設接続したのち砕石を詰めしっかり転圧をかけます、吸出し防止を兼ねたマットで覆います
今回はこの上にもう一段施工します
Before
After

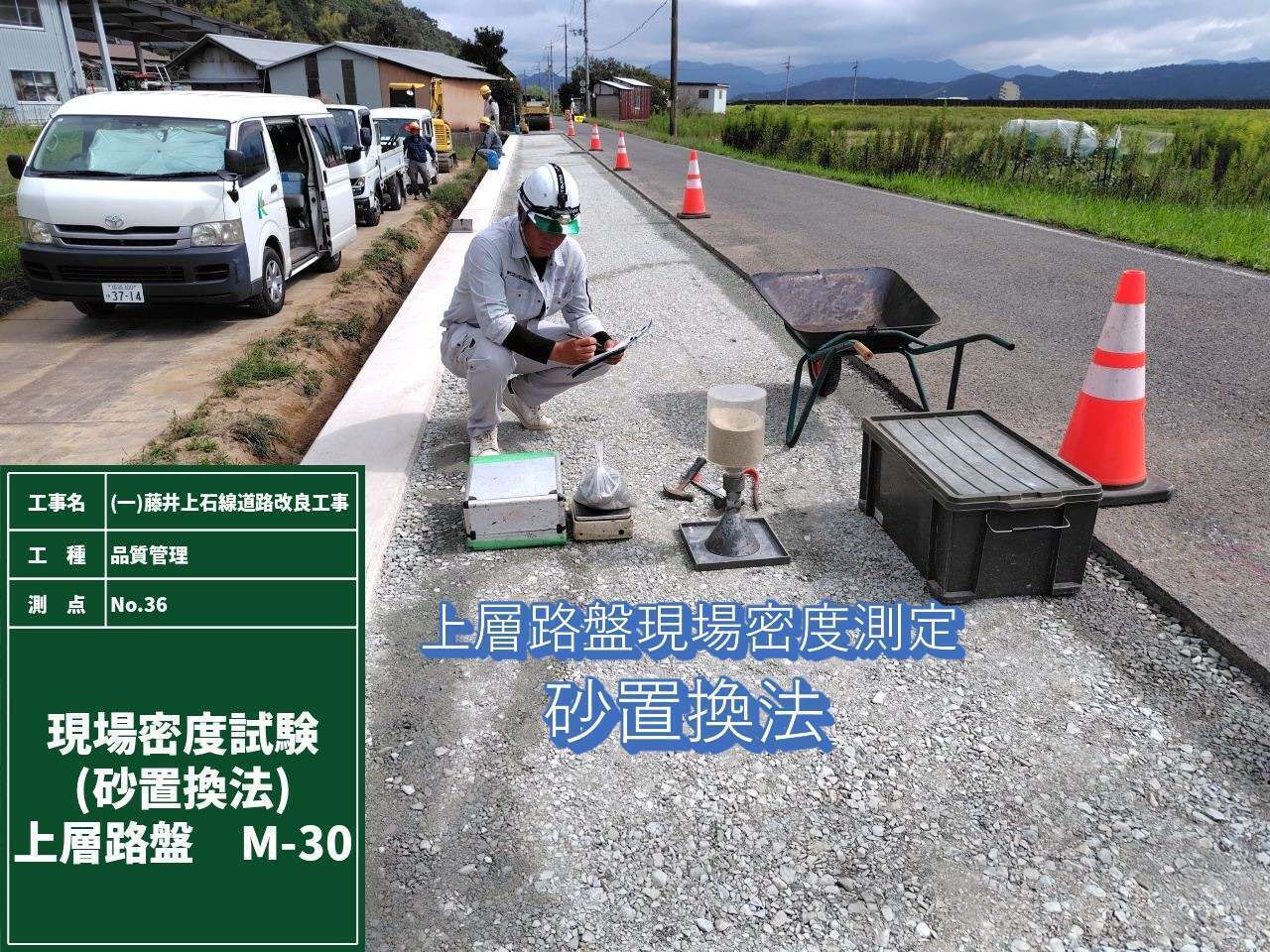

各種試験 現場密度
アスファルト舗装前に基礎部分が規定通りにしっかり締め固められているかを確認する試験です
砂置換法と言います
確認

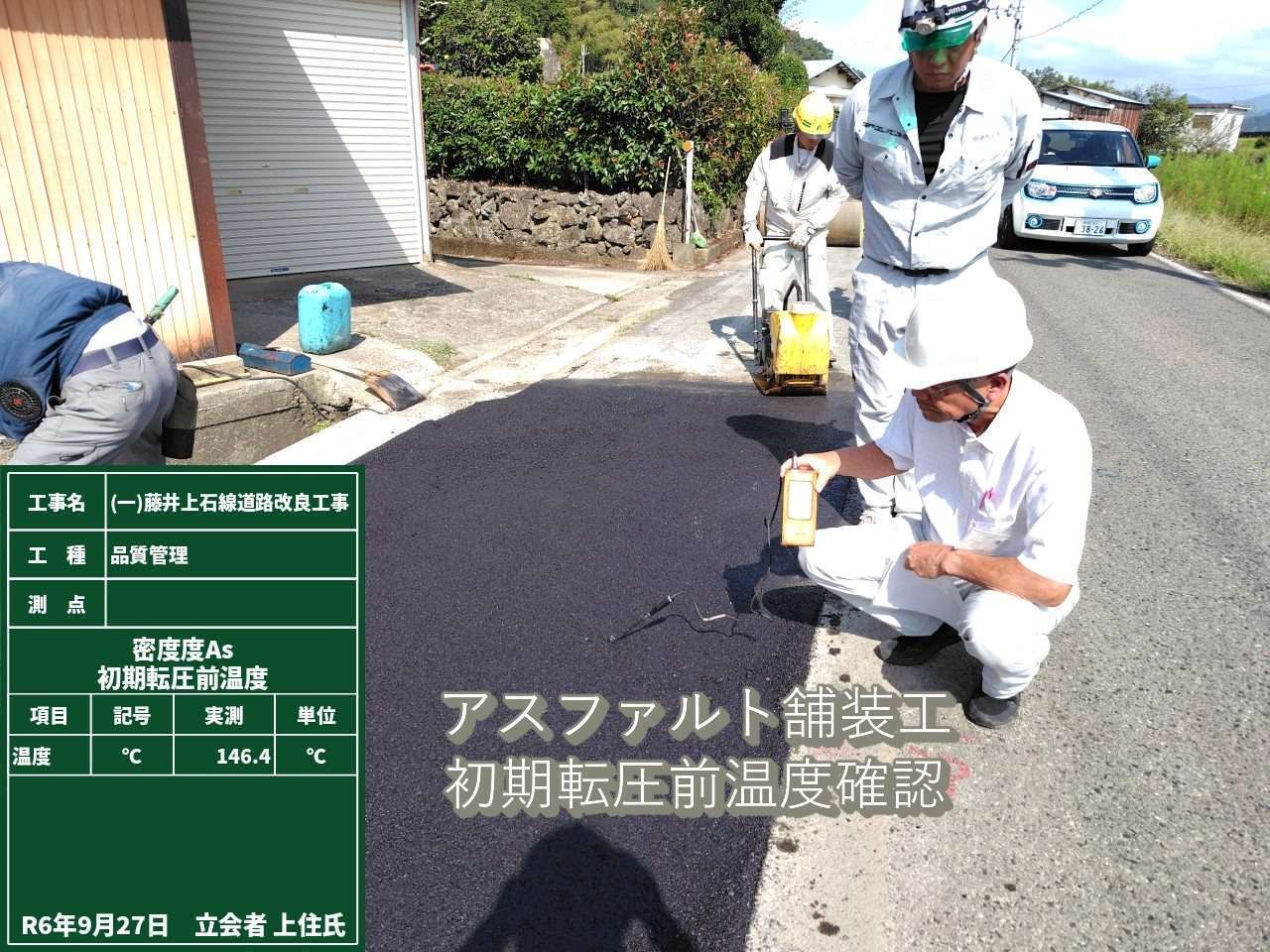

アスファルト舗装では加熱されたアスファルト合材で行います
施工時布設転圧するときの温度を発注者に立ち会ってもらい確認してもらってます
Before
After

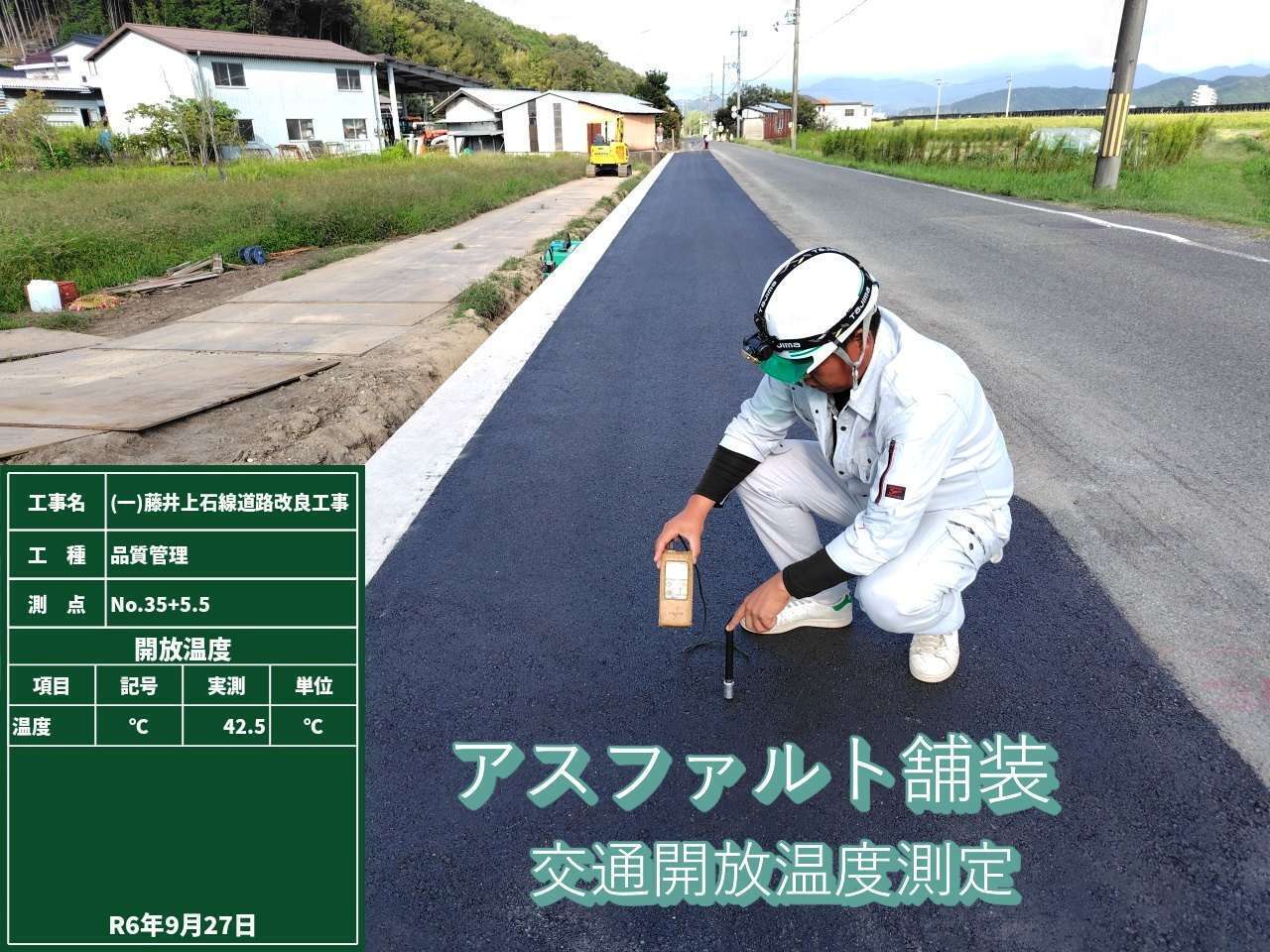

交通解放温度測定
アスファルト舗装の利点の一つ施工後交通開放が早いところがありますが
交通開放時にはしっかり走行面の温度が下がっているのを確認して交通解放の判断を行います
品質管理・出来形管理
アスファルト舗装施工後今回は白線を引きました

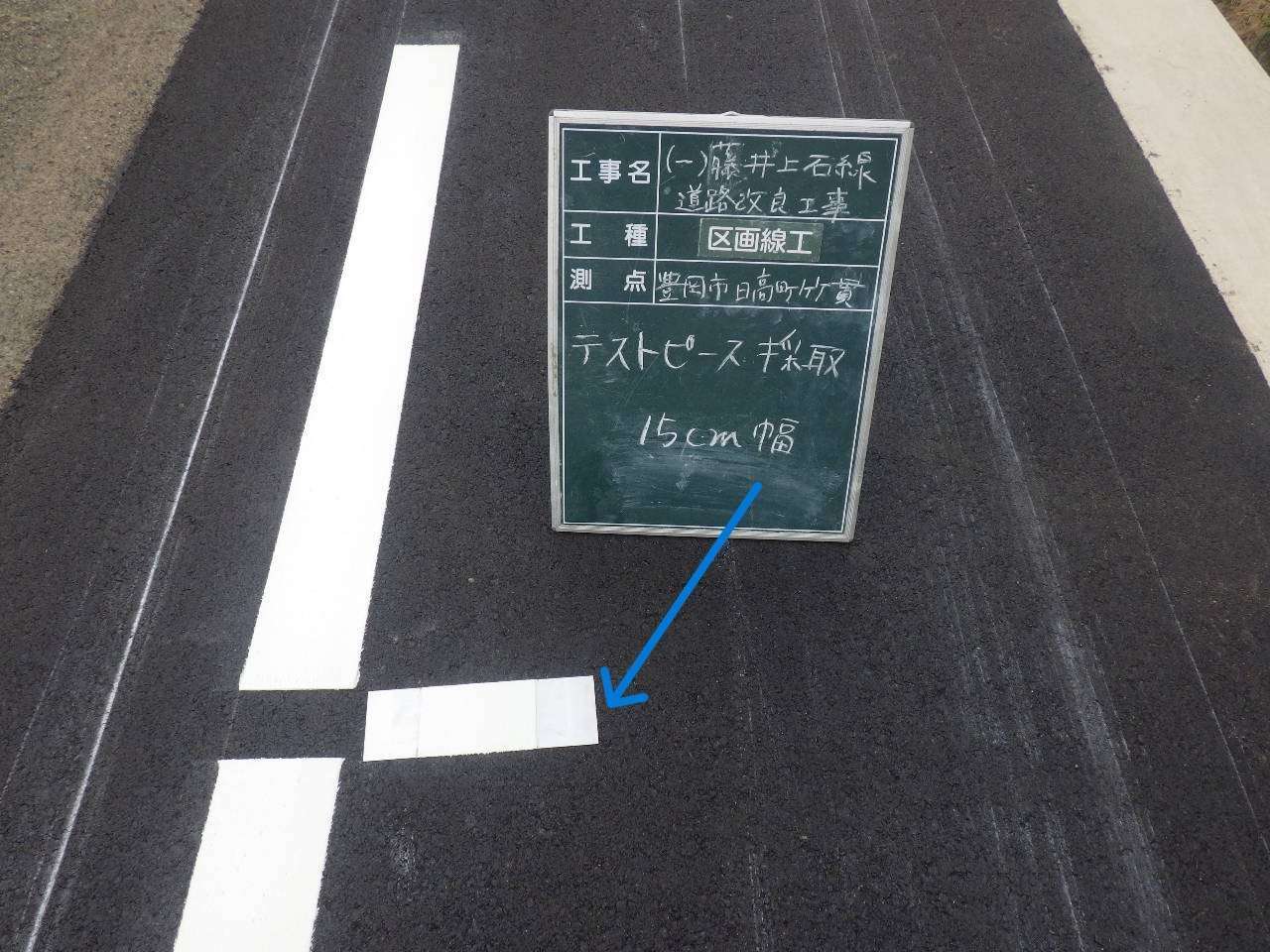

引いた白線が設計通りの厚みで出来上がっているか確認するためテストピースを作成しているところです
-
竣工日
2024年11月
-
場所
兵庫県豊岡市日高町竹貫地内
-
施工内容
道路改良工事・軟弱基礎地盤工法・舗装工・各種試験
-
施工者
有限会社田村土建
-
設計士
兵庫県但馬県民局豊岡土木事務所
